Inspection du barrage de TOLLA
Corse du sud
CLIENT
PARTENAIRE
MATERIEL
Vecteur : DJI M210 V2
Capteur : Sony Alpha 7R
Focale : 28 mm Zeiss
GSD : 2 mm
- Vecteur : DJI M210 V2
Capteur : Sony Alpha 7R
Focale : 28 mm Zeiss
GSD : 2 mm
- Vecteur : DJI M210 V2
Capteur : Sony Alpha 7R
Focale : 28 mm Zeiss
GSD : 2 mm
Inspection d’ouvrage d’art
i-Techdrone a réalisé une inspection d’ouvrage d’art sur le barrage de Tolla, en Corse du Sud, pour le compte de SATIF Ouvrage d’Art .
Notre client, SATIF OA, a été missionné par EDF SEI CORSE dans le cadre du Diagnostic Exhaustif de cet ouvrage d’art. SATIF OA nous a confié, en collaboration avec Sixense Engineering, la création d’un jumeau numérique haute résolution par drone de l’ouvrage d’art.

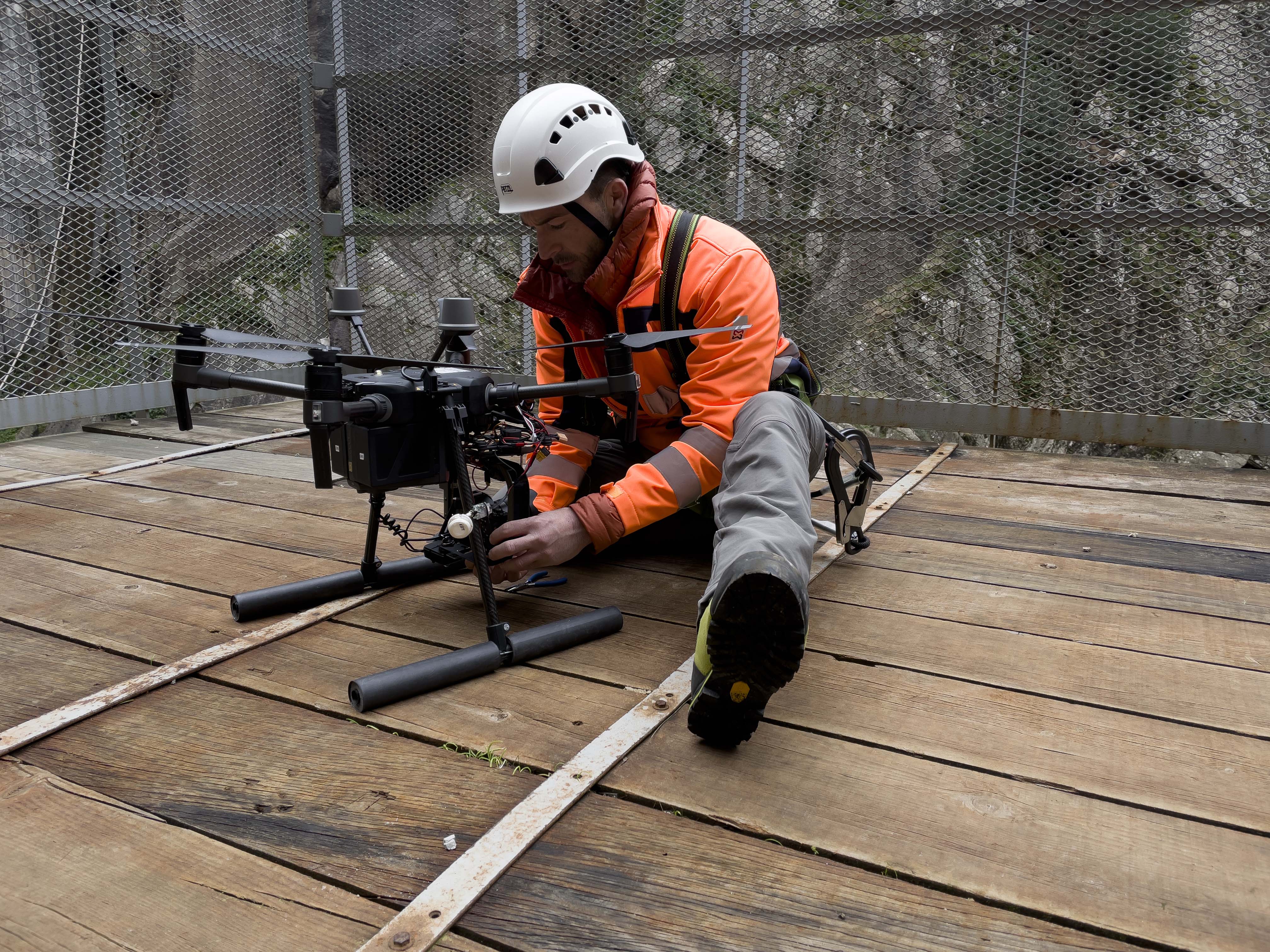

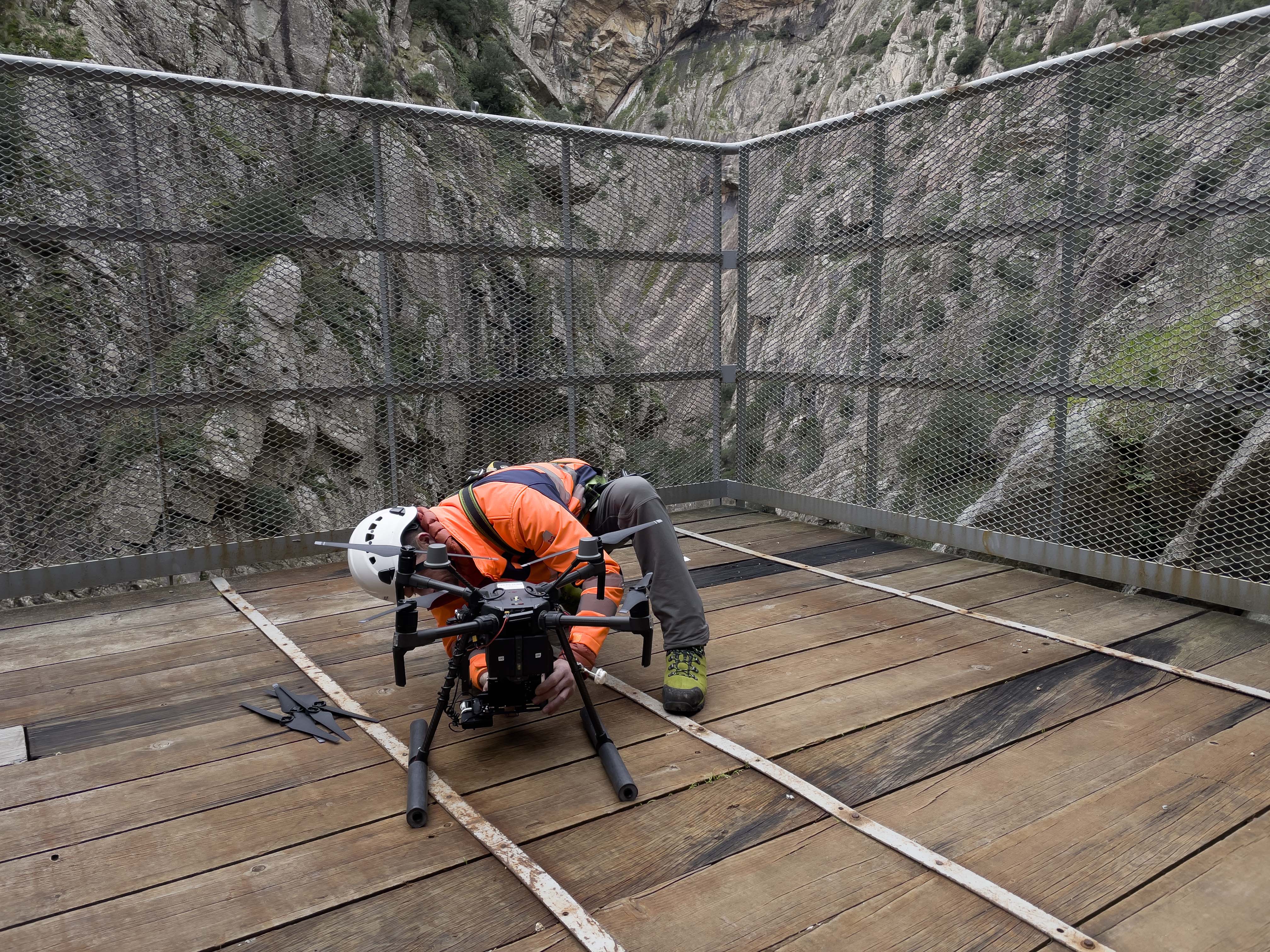

Pour réaliser l’opération, i-Techdrone a intégré une nacelle gyrostabilisé sur un drone DJI M210 RTK dans le but de réaliser la captation avec un APN Sony Alpha 7R. Cet appareil est idéal tant pour son capteur plein format 36MPixels, que pour sa capacité à travailler sur des plages d’ISO élevées et corriger des ombres prononcées.

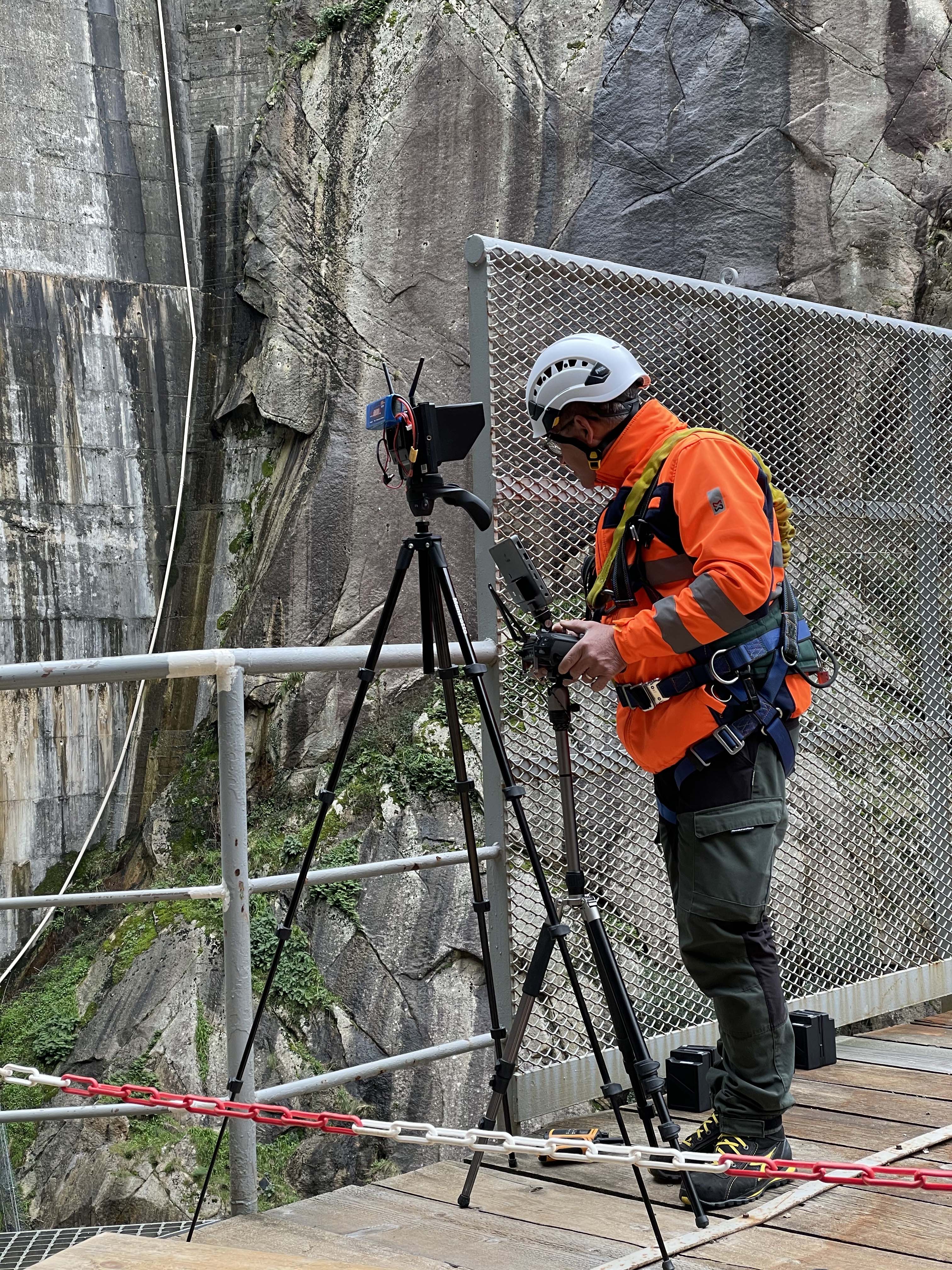

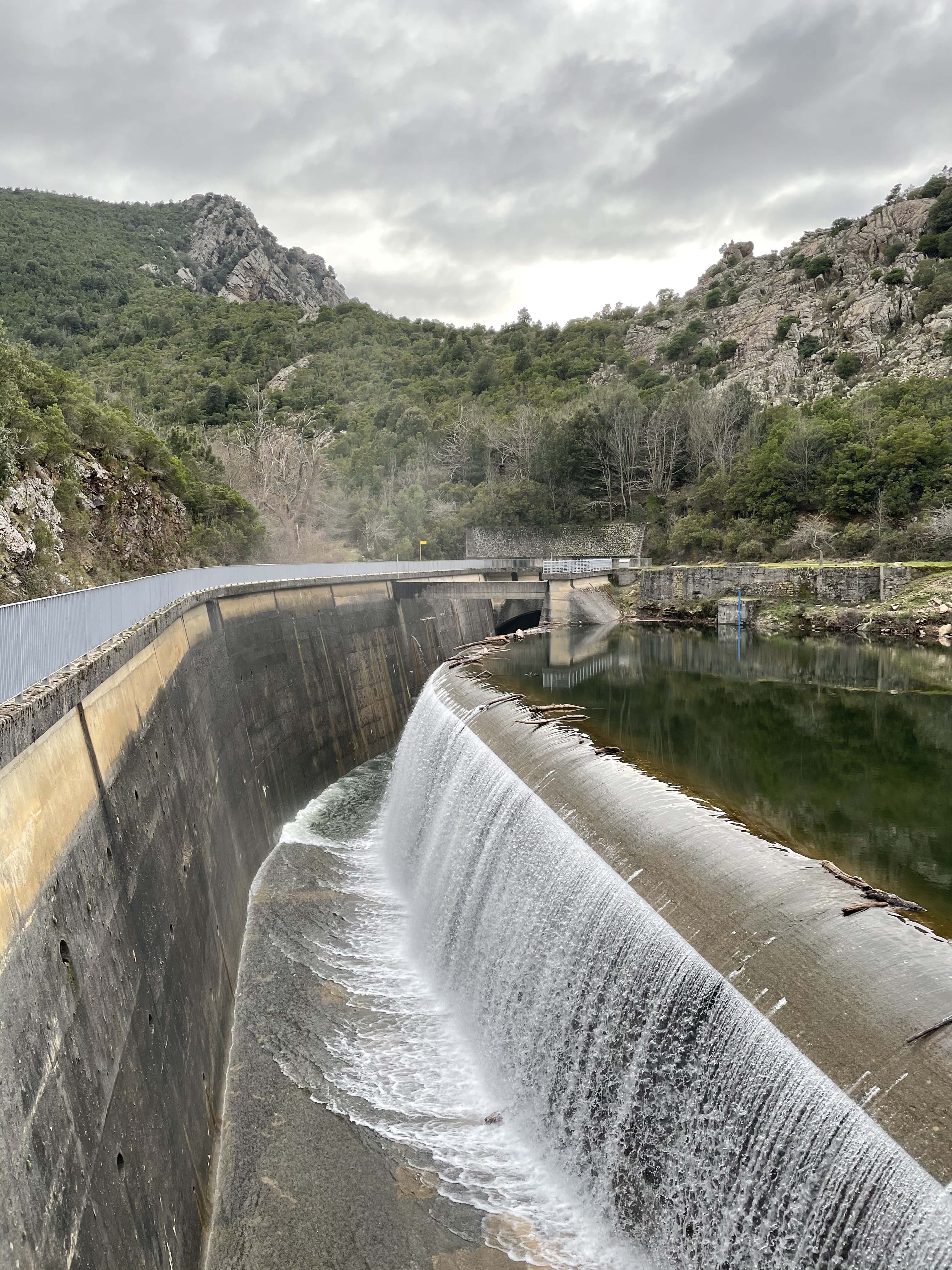

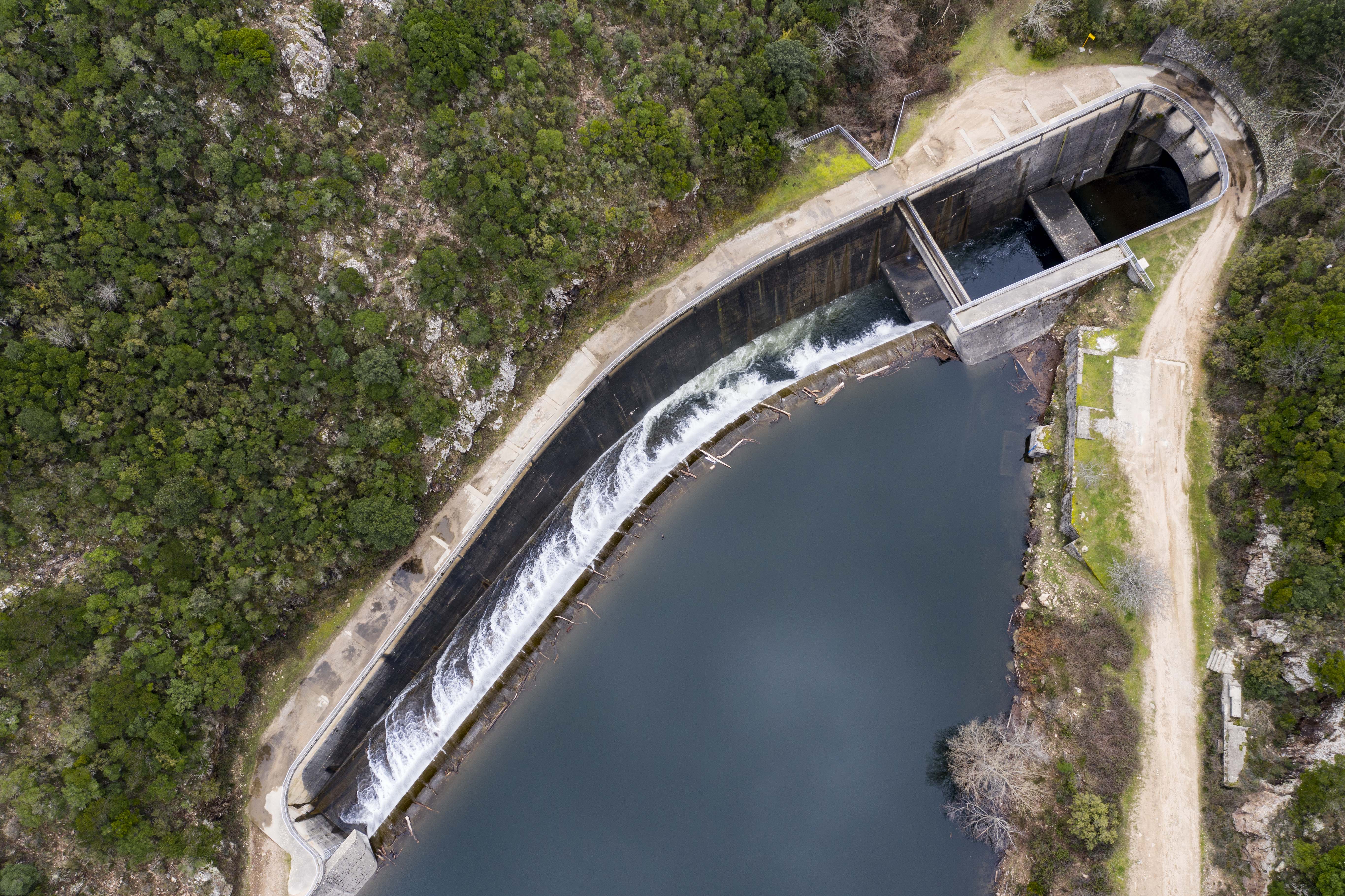

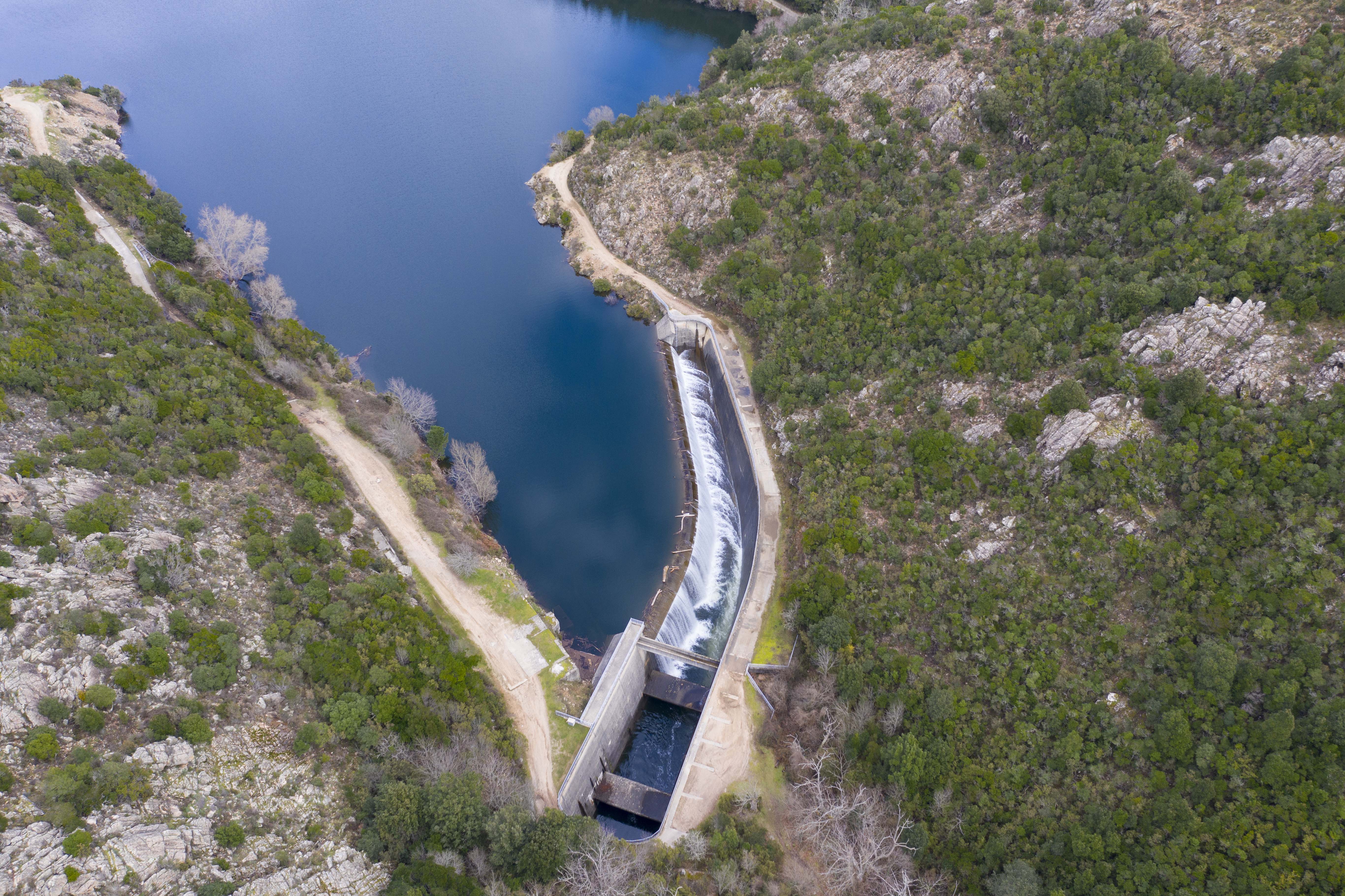

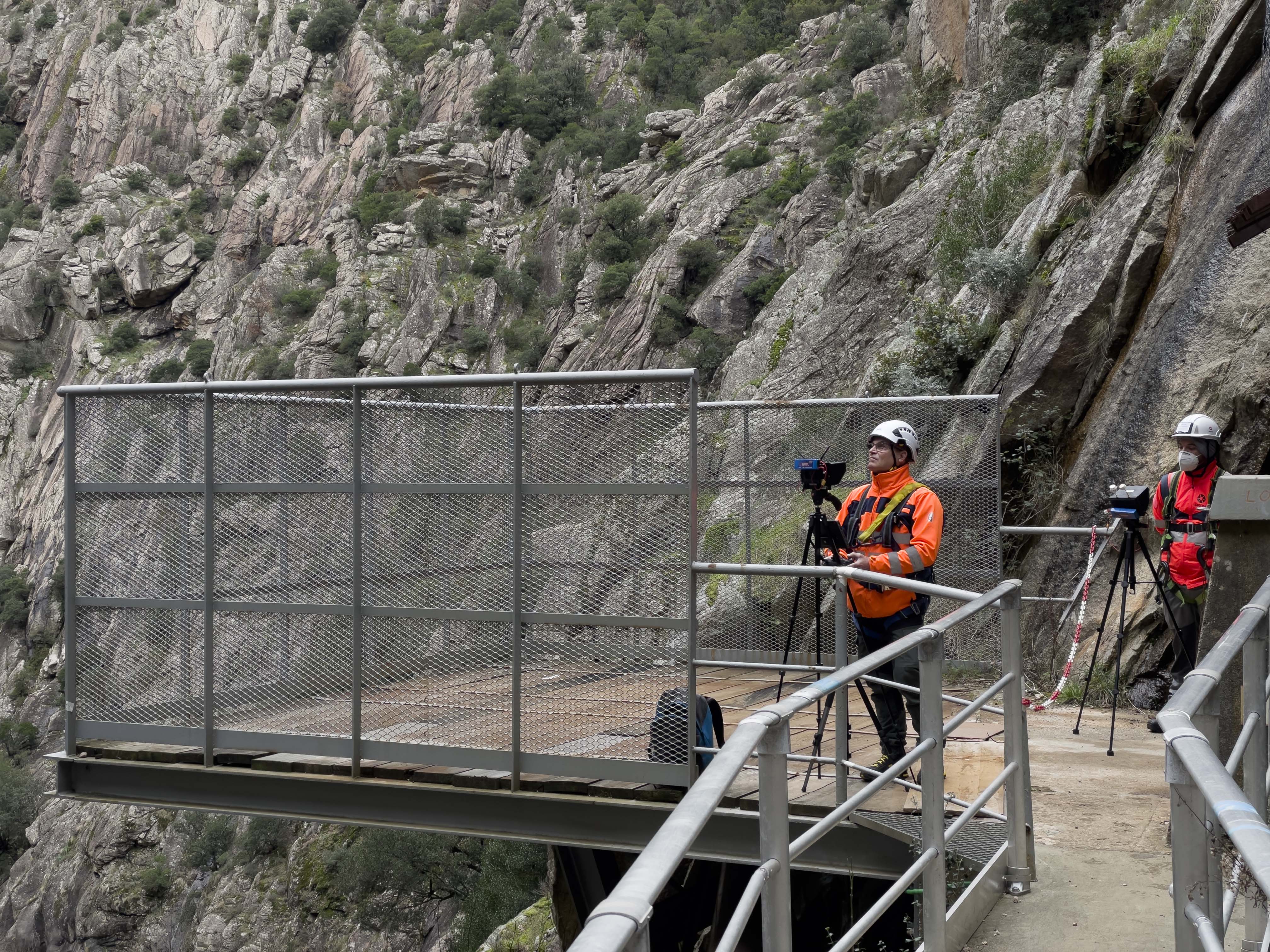

Les équipe terrain d’i-Techdrone en étroite collaboration avec les équipes d’inspection numérisé de Sixense Engineering ont préparées les plans de vols à réaliser sur l’ensemble du parement aval (85m de hauteur), sur la partie émergée amont et sur l’évacuateur de crue.
Les vols ont été intégralement réaliser en pilotage manuel, avec une distance paroi de 8m, de manière à obtenir un GSD de moins de 2mm. Plus de 30 vols ont été réalisés pour un total de plus de 8000 clichés.
Sixense engineering, en charge du traitement des données, produira un modèle 3D ainsi que des développés ortho-photogrammétriques à partir des images prise par drone lors de l’inspection de l’ouvrage d’art.

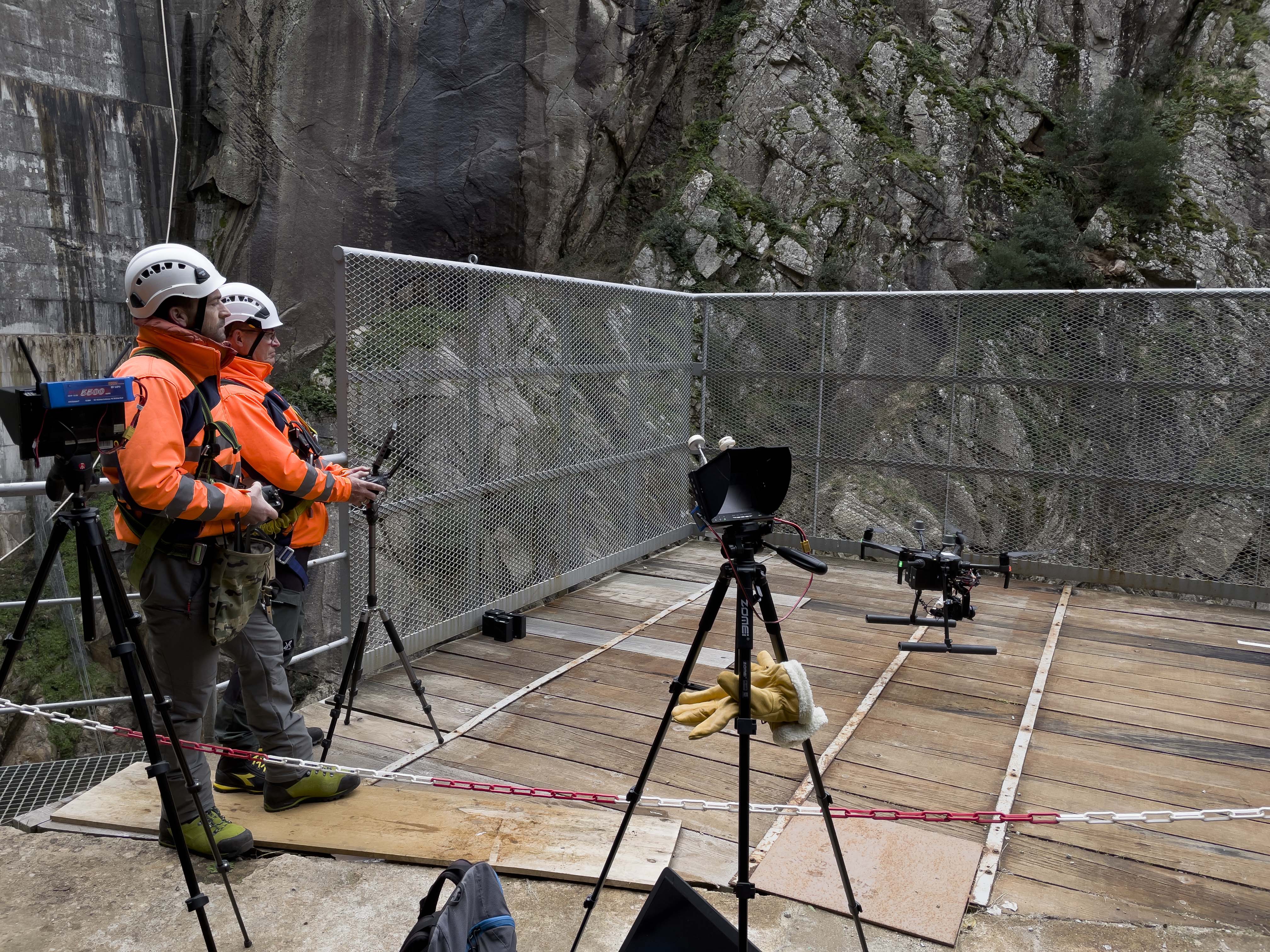

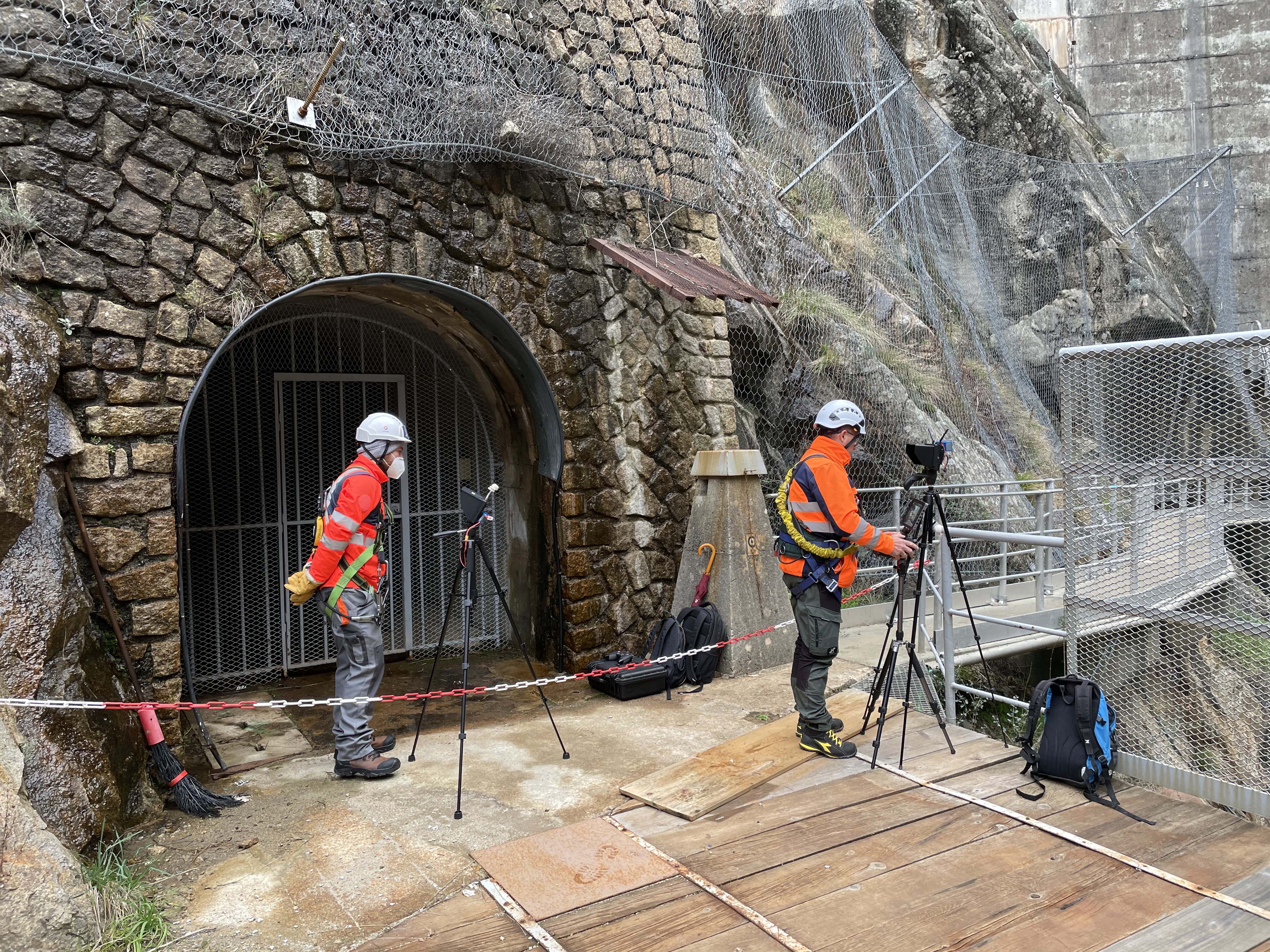

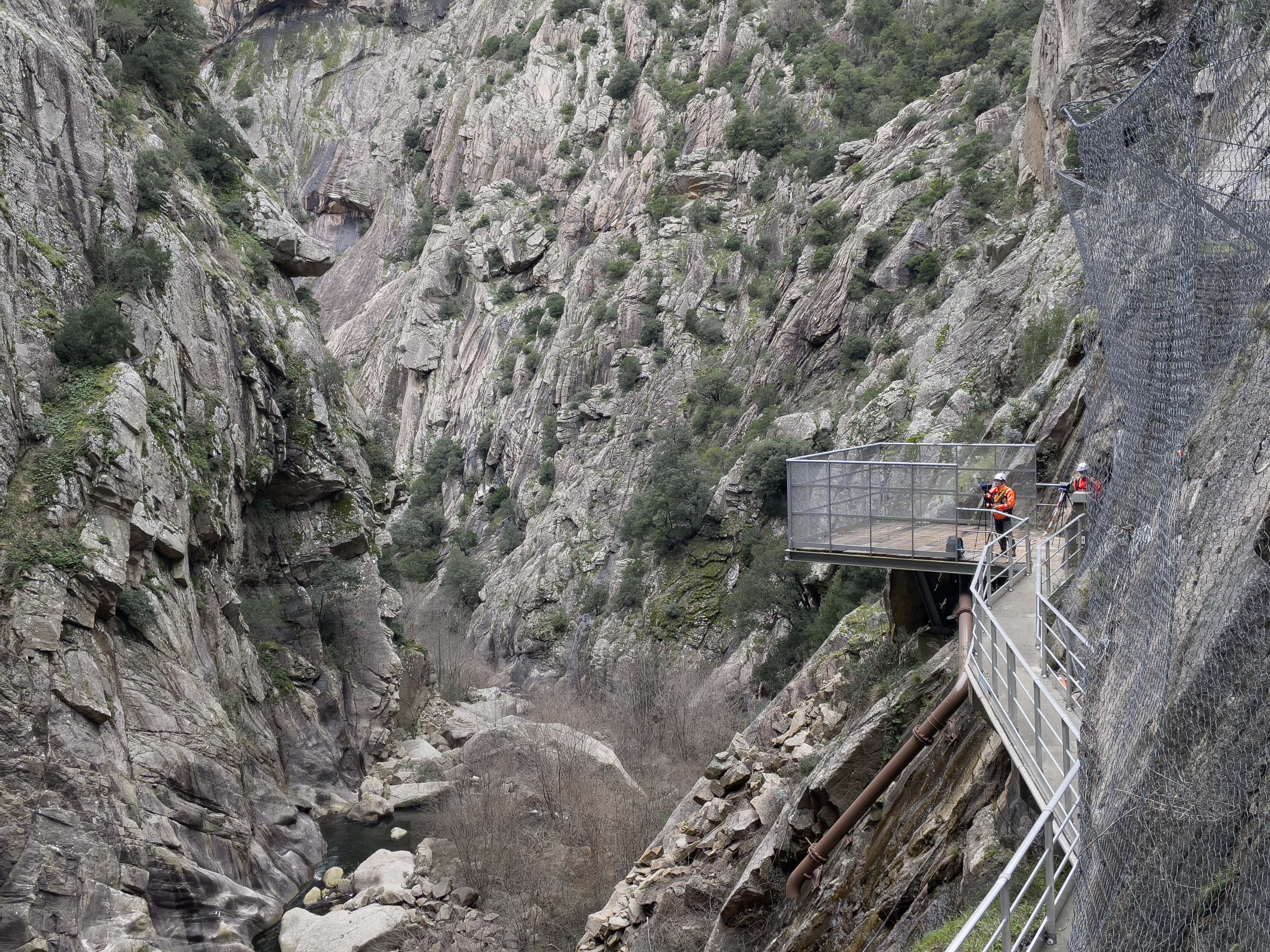

L’environnement complexe et les nombreuses coactivités ont été complétement maitrisés et la sécurité de cette mission n’a jamais été mise a défaut. Les différents points de décollages difficiles d’accès ont nécessité une préparation matériel et organisationnelle très pointue.
L’agence i-Techdrone Corse a parfaitement maitrisé l’ensemble de la mission et complétement satisfait les attentes du client.

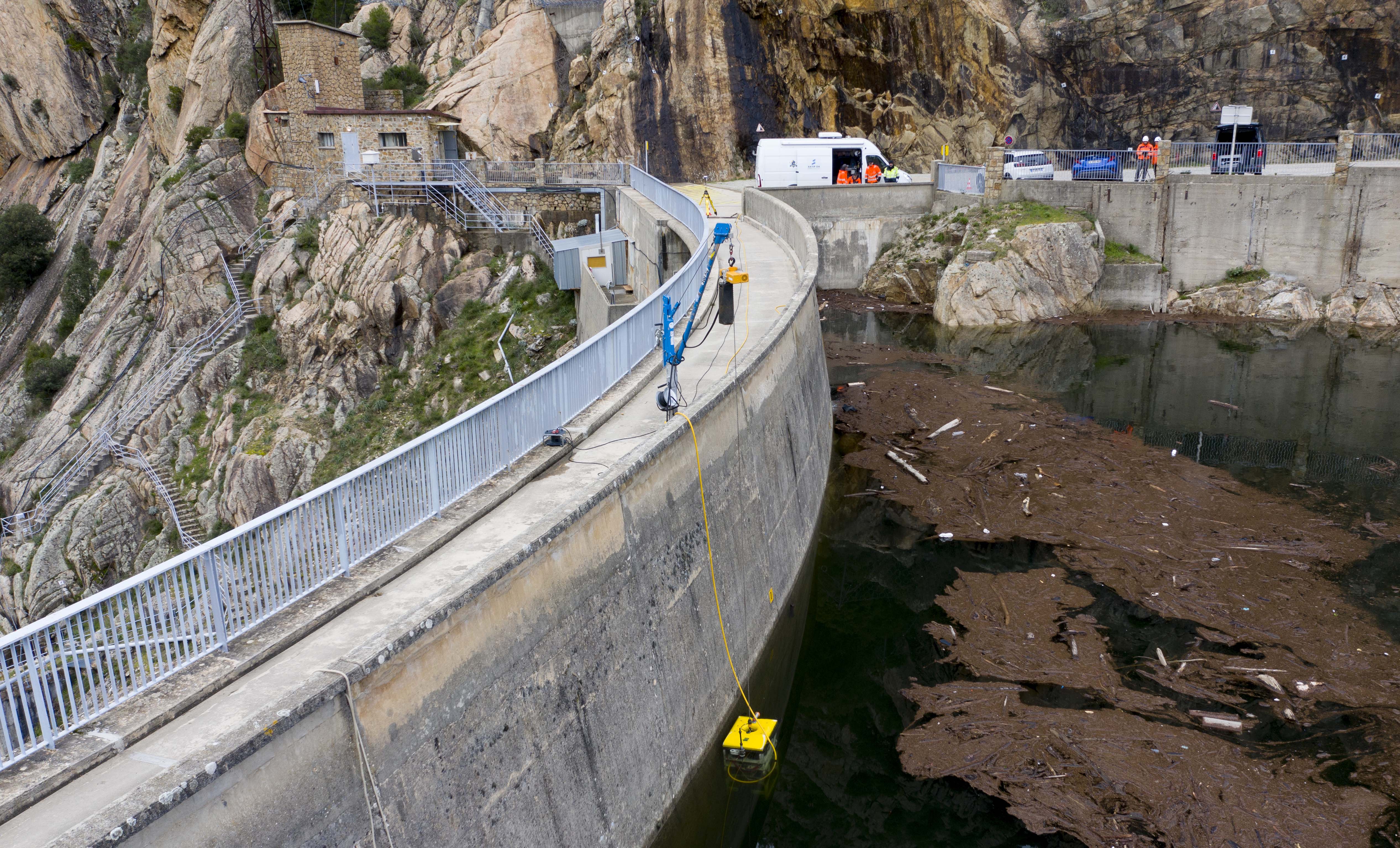

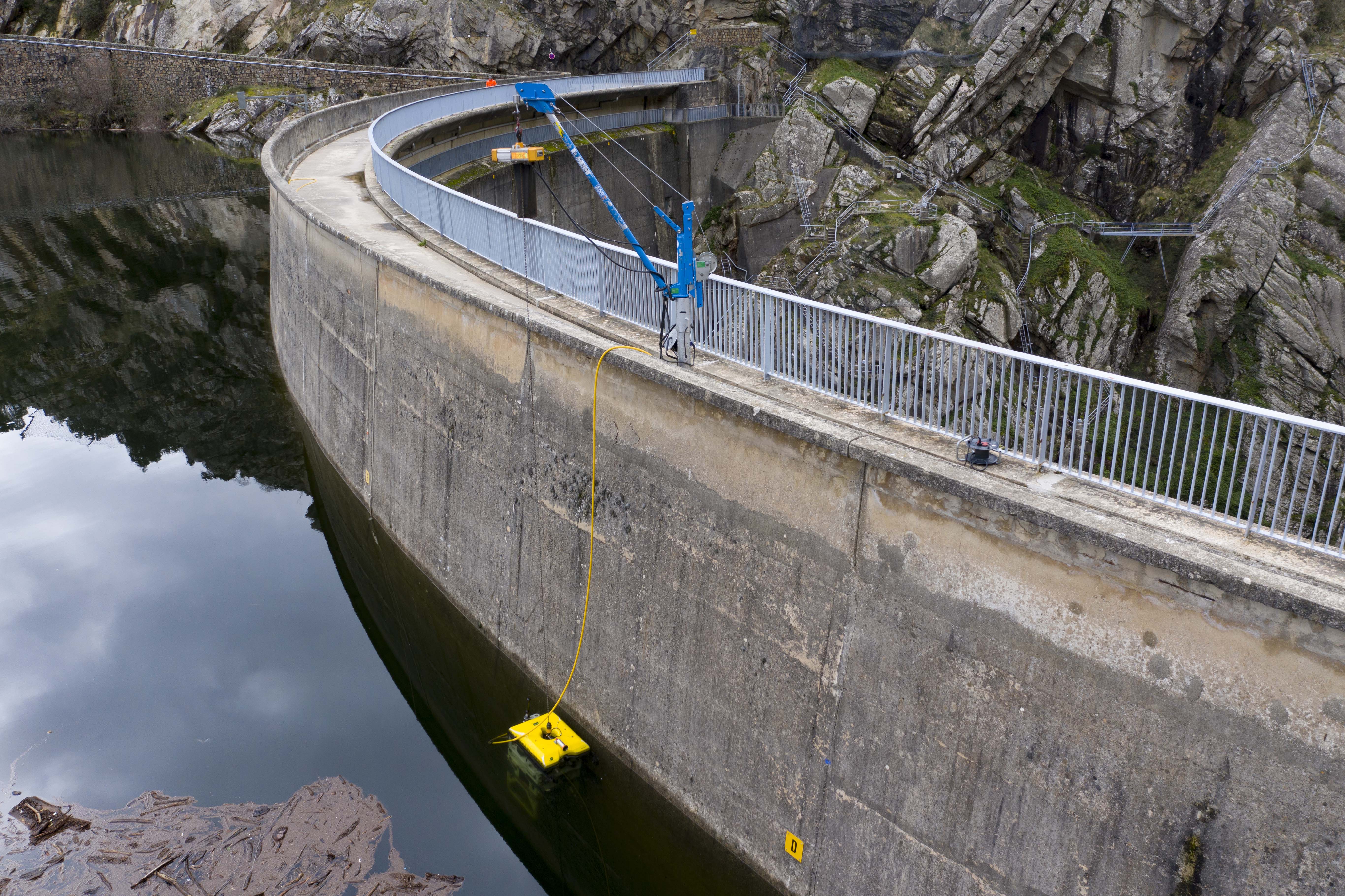

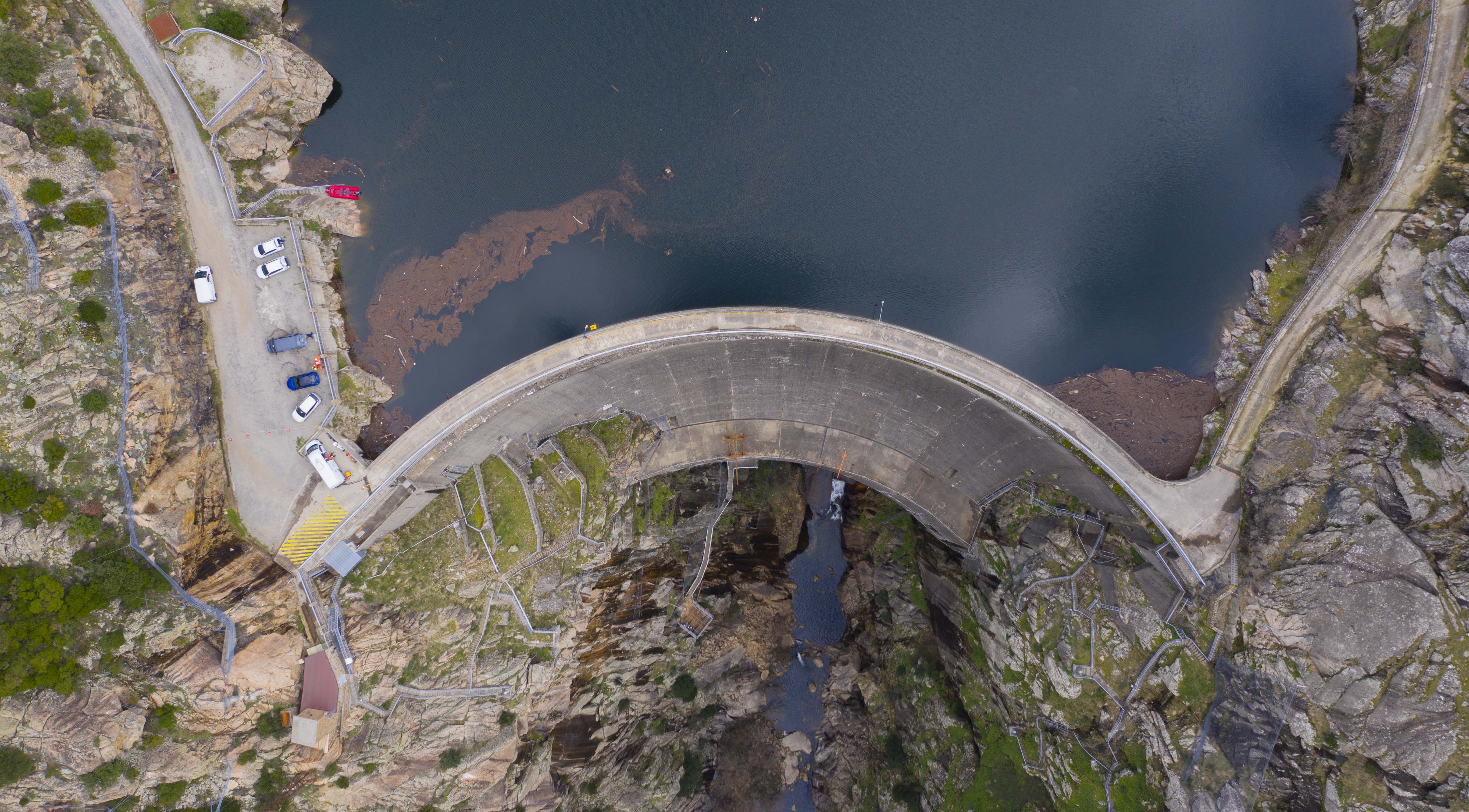

Le lac de Tolla est un lac de barrage corse dans le département de la Corse-du-Sud, sur le Prunelli situé à 552 m d’altitude2, près de la commune de Tolla à l’est d’Ajaccio. Le barrage de tête à voûte mince construit dans les années 1955-1960, a été renforcé par un contrefort masse en béton sur toute sa surface aval. Le barrage est haut de 87 m pour une longueur développée de 120 m en crête.
